6 Yollu Vana Nedir? Nasıl Kullanılır
Kısa cevap: 6 yollu vana, kum filtreli havuz sistemlerinde suyun hangi hatta ve hangi çalışma modunda ilerleyeceğini belirleyen kontrol vanasıdır. Filtrasyon, geri yıkama, durulama, atık su tahliyesi ve devridaim gibi temel işlemler bu vana üzerinden yönetilir.
6 Yollu Vana Nedir?

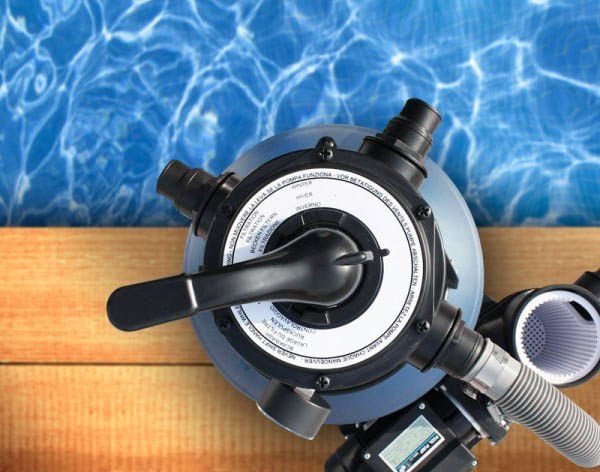

6 yollu vana, yüzme havuzu kum filtre sistemlerinde su akışını farklı çalışma modlarına yönlendiren mekanik kontrol vanasıdır. İngilizce teknik kaynaklarda çoğunlukla multiport valve olarak geçer. Türkiye’de ise en yaygın kullanım “6 yollu vana”, “havuz multiport vana” veya “kum filtre vanası” şeklindedir.
Bu vana, tek bir kol mekanizması ile havuz suyunun filtre edilmesini, filtrenin ters yıkanmasını, durulanmasını, suyun atık hattına gönderilmesini ve filtre devre dışı bırakılarak dolaştırılmasını sağlar. Bu nedenle 6 yollu vana, kum filtreli havuz sisteminin en önemli akış kontrol bileşenlerinden biridir.
Teknik tanım: 6 yollu vana, suyun giriş ve çıkış yollarını iç rotor, conta ve yönlendirme kanalları üzerinden değiştirerek filtrasyon, backwash, rinse, waste, recirculate ve closed fonksiyonlarını tek gövdede birleştiren yönlendirme vanasıdır.
6 Yollu Vana Ne İşe Yarar?
Havuz suyu berrak görünse bile filtre içinde sürekli olarak toz, polen, saç, ince tortu, güneş kremi kalıntısı ve organik kir birikir. Kum filtre bu kirleri tutar; ancak belirli aralıklarla temizlenmesi gerekir. 6 yollu vana ise bu bakım ve çalışma adımlarını yönetir.
Başlıca görevleri şunlardır:
- Normal filtrasyon akışını yönetmek
- Filtre içindeki birikmiş kirleri geri yıkama ile dışarı atmak
- Backwash sonrası filtre yatağını durulamak
- Gerektiğinde havuz suyunu doğrudan atık hattına göndermek
- Filtreyi devre dışı bırakarak kısa süreli sirkülasyon sağlamak
- Bakım sırasında akışı güvenli şekilde kapatmak
Özellikle Türkiye’de yaz aylarında havuz kullanım yoğunluğu arttığında, tozlanma, açık alan etkisi ve yoğun kimyasal kullanım nedeniyle filtre yükü yükselir. Bu yüzden 6 yollu vananın doğru kullanımı sadece ekipman ömrü için değil, su kalitesi için de kritik önem taşır.
Havuz Filtrasyon Sisteminde 6 Yollu Vana Nasıl Çalışır?
Standart bir kum filtreli sistemde su; skimmer, dip emiş veya denge tankı hattından pompaya gelir. Pompa bu suyu basınçla filtre tankına gönderir. 6 yollu vana, bu suyun filtre tankına hangi yönden gireceğini ve çıkışta nereye yönleneceğini belirler.
Vana kolu her konum değiştiğinde içteki yönlendirme plakası ve conta sistemi farklı akış kanallarını açar veya kapatır. Böylece aynı filtre gövdesi üzerinden birden fazla işlem yapılabilir.
| Vana Konumu | Su Akış Yolu | Temel Amaç | Ne Zaman Kullanılır? |
|---|---|---|---|
| Filter | Havuz → Pompa → Filtre → Havuz | Normal filtrasyon | Günlük havuz işletmesinde |
| Backwash | Pompa → Filtre ters yönde → Atık hattı | Filtre kumunun temizlenmesi | Filtre basıncı yükseldiğinde |
| Rinse | Pompa → Filtre → Atık hattı | Filtre yatağını durulama | Backwash sonrası |
| Waste | Pompa → Atık hattı | Doğrudan su tahliyesi | Dip süpürmede veya su seviyesi düşürmede |
| Recirculate | Pompa → Havuz | Filtreyi bypass ederek sirkülasyon | Filtre devre dışıyken veya kısa süreli kimyasal dağılımında |
| Closed | Akış kapalı | Sistemi geçici olarak durdurma | Pompa kapalıyken bakım sırasında |
Kritik kullanım kuralı: 6 yollu vana kolu değiştirilmeden önce pompa mutlaka kapatılmalıdır. Pompa çalışırken vana çevrilmesi, iç conta sistemine, rotor yüzeyine ve vana yatağına zarar verebilir.
6 Yollu Vana Modları Ne Anlama Gelir?

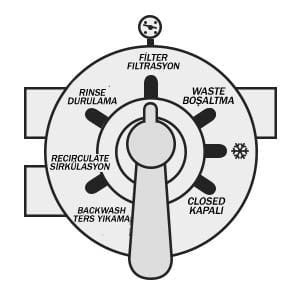

Filter Modu
Filter, sistemin normal çalışma modudur. Su filtre kumunun içinden geçer ve askıda duran kirler kum yatağı tarafından tutulur. Günlük sirkülasyonun büyük kısmı bu modda yapılır. Hafif kir yükünde manuel havuz süpürgesi işlemi de çoğu zaman bu konumda uygulanabilir.
Backwash Modu
Backwash, filtre kumunu ters yönde yıkayarak birikmiş kirleri atık hattına gönderen moddur. Normal filtrasyonda biriken kirler, bu modda ters akış sayesinde filtre yatağından sökülür ve dışarı atılır.
Özellikle yoğun kullanım, açık alanda yer alan havuzlar, çevresinde ağaç bulunan siteler ve rüzgârlı bölgelerde backwash ihtiyacı daha sık oluşabilir.
Rinse Modu
Backwash sonrası filtre içinde gevşemiş kum yatağının yeniden oturması ve kirli su kalıntısının havuza dönmemesi için rinse kullanılır. Süresi kısa olsa da sistem temizliği açısından çok önemlidir. Rinse atlanırsa ilk çalıştırmada bulanıklık veya kirli su dönüşü görülebilir.
Waste Modu
Waste modunda su filtreye uğramadan doğrudan atık hattına gider. Bu mod ağır çökelti vakumlamasında, havuz suyunu seviye düşürmekte, çok kirli suyu hızlı şekilde tahliye etmekte ve yoğun yağış sonrası taşma riskini azaltmakta kullanılır.
Bu konum çoğu durumda dipte biriken ağır tortunun filtreyi gereksiz yere kirletmeden dışarı atılmasını sağlar. Ancak kontrolsüz kullanımda havuzdan ciddi miktarda su eksilebilir.
Recirculate Modu
Recirculate, suyun filtreye girmeden havuza geri dönmesini sağlar. Filtre tankında bakım varken, filtre kumu değiştiriliyorken veya yalnızca kimyasalı kısa süreli homojen dağıtmak istenirken geçici olarak kullanılabilir. Ancak bu mod filtrasyon yapmadığı için uzun süreli çözüm değildir.
Closed Modu
Closed konumu su akışını kapatır. Bu mod yalnızca pompa kapalıyken düşünülmelidir. Pompa çalışırken closed konumuna alınması, basınç yükselmesine ve ekipman hasarına neden olabilir.
Winter / Kış Konumu
Bazı 6 yollu vana modellerinde kışlama amacıyla özel bir Winter ya da Kış konumu bulunur. Bu konum, sezon dışında conta ve iç mekanizma üzerindeki sürekli baskıyı azaltmaya yardımcı olabilir.
Ancak her 6 yollu vanada ayrı bir kış pozisyonu yer almaz. Bu nedenle kışlama uygulamasında mutlaka ürünün üretici talimatı ve vana üzerindeki gerçek konumlar kontrol edilmelidir.
Yaygın hata: Kullanıcıların en sık yaptığı hatalardan biri, backwash sonrası doğrudan filter moduna dönmektir. Rinse adımı atlanırsa filtre içindeki kirli su tekrar havuza taşınabilir.
Backwash Ne Zaman Yapılmalı?
Backwash için tek kriter takvim değildir. En doğru yöntem, filtre basınç göstergesini takip etmektir. Filtrenin temiz durumda çalıştığı başlangıç basıncı not edilir. Basınç bu değerin yaklaşık 0,3 ila 0,5 bar üzerine çıktığında geri yıkama zamanı gelmiş olabilir.
Backwash gerektiren başlıca işaretler şunlardır:
- Filtre manometresinde belirgin basınç artışı
- Jetlerden gelen su debisinin düşmesi
- Dipte ve yüzeyde kirin daha zor toplanması
- Havuz suyunda mat görünüm veya geç toparlanma
- Yoğun kullanım sonrası filtrasyon performansının zayıflaması
Türkiye’de özellikle yaz ortasında çok kullanılan villa ve site havuzlarında, toz yükü de fazlaysa haftada bir backwash gerekebilir. Daha az kullanılan sistemlerde bu süre uzayabilir. Esas olan sabit takvim değil, sistem davranışıdır.
6 Yollu Vana ile Kum Filtre Sistemi İlk Kez Nasıl Çalıştırılır?
Yeni kurulan veya filtre kumu yeni değiştirilen sistemlerde ilk çalıştırma öncesinde filtre yatağında ince toz ve hafif partiküller bulunabilir. Bu nedenle sistem doğrudan Filter modunda başlatılmamalı, önce Backwash ardından Rinse işlemi uygulanmalıdır.
Backwash sırasında çok yollu vana üzerindeki gözetleme camı üzerinden çıkan su izlenebilir. Su berraklaşmaya başladığında geri yıkama işlemi tamamlanır. Bu işlem sonrasında havuz su seviyesi tekrar kontrol edilmeli, gerekirse su takviyesi yapılmalıdır.
- Pompayı kapatın.
- Vana kolunu Backwash konumuna alın.
- Pompayı çalıştırın ve gözlem camından çıkan suyu takip edin.
- Su berraklaşınca pompayı kapatın.
- Vana kolunu Rinse konumuna alın.
- Pompayı 20–40 saniye çalıştırın.
- Pompayı yeniden kapatın.
- Vana kolunu Filter konumuna alın.
- Pompayı çalıştırın ve manometre ile akışı kontrol edin.
- Son olarak havuz su seviyesini kontrol edin; eksildiyse uygun seviyeye tamamlayın.
6 Yollu Vana ile Backwash Nasıl Yapılır?
Aşağıdaki sıra, standart kum filtre sistemleri için güvenli ve pratik bir uygulamadır:
- Pompayı kapatın.
- Vana koluna bastırın ve Backwash konumuna alın.
- Pompayı çalıştırın.
- Atık hattından çıkan su berraklaşana kadar yaklaşık 2–3 dakika bekleyin.
- Pompayı tekrar kapatın.
- Vana kolunu Rinse konumuna getirin.
- Pompayı 20–40 saniye çalıştırın.
- Pompayı yeniden kapatın.
- Vana kolunu Filter konumuna alın.
- Pompayı çalıştırın ve manometreyi kontrol edin.
Bu işlem sırasında atık su hattının açık olduğundan emin olunmalıdır. Özellikle taşmalı havuzlar, kanal bağlantısı zayıf alanlar veya bahçe drenajı sınırlı yapılarda tahliye hattının kapasitesi dikkate alınmalıdır.
6 Yollu Vana Kullanırken En Sık Yapılan Hatalar
- Pompa çalışırken vana kolunu çevirmek
- Backwash sonrası rinse yapmamak
- Waste modunda uzun süre fark etmeden su boşaltmak
- Closed konumunu sistem çalışırken kullanmak
- Vana sertleştiğinde zorlayarak çevirmek
- Filtre basıncı artmasına rağmen uzun süre backwash yapmamak
Bu hatalar kısa vadede su kalitesini bozar, uzun vadede ise conta, rotor, kol mekanizması ve hatta filtre gövdesi üzerinde aşınma yaratabilir.
Servis notu: Vana kolu zorluyorsa önce mekanik neden bulunmalıdır. Aşırı kuvvet uygulamak kol kırılmasına, gövde çatlamasına veya iç yatak bozulmasına yol açabilir.
Top Mount ve Side Mount 6 Yollu Vana Arasındaki Fark Nedir?
6 yollu vanalar montaj biçimine göre genel olarak top mount ve side mount olarak iki ana gruba ayrılır. Seçim sadece görünüm açısından değil; tesisat düzeni, filtre çapı, servis erişimi ve debi açısından da önemlidir.
| Özellik | Top Mount Vana | Side Mount Vana |
|---|---|---|
| Montaj yeri | Filtrenin üst kısmı | Filtrenin yan kısmı |
| Kullanım alanı | Kompakt ve orta ölçekli sistemler | Daha büyük çaplı filtre sistemleri |
| Servis erişimi | Üstten erişim gerekir | Yandan erişim daha kolay olabilir |
| Debi kapasitesi | Modele göre değişir | Genellikle daha yüksek seçenekler bulunur |
| Tesisat planı | Dikey ve kompakt kurulumlara uygundur | Makine dairesi yerleşimine göre avantaj sağlayabilir |
Küçük ve orta büyüklükteki bireysel havuzlarda top mount vana yaygın olarak tercih edilir. Daha yüksek debi gerektiren sistemlerde ve servis erişiminin önemli olduğu uygulamalarda side mount vana avantaj sağlayabilir.
6 Yollu Vana Seçerken Nelere Dikkat Edilmeli?
Doğru vana seçimi sadece bağlantı uysun diye yapılmamalıdır. Aşağıdaki teknik kriterler birlikte değerlendirilmelidir:
- Filtre tipi ve gövde yapısı: Vana, kum filtre gövdesi ile mekanik olarak uyumlu olmalıdır.
- Bağlantı ölçüsü: 1½", 2" veya üreticiye özel bağlantılar kontrol edilmelidir.
- Pompa debisi: Vana, sistem debisini kısıtlamayacak kapasitede olmalıdır.
- Montaj tipi: Top mount veya side mount seçimi mevcut filtre yapısına göre yapılmalıdır.
- Conta ve iç malzeme kalitesi: Kimyasal dayanımı yüksek malzeme tercih edilmelidir.
- Yedek parça bulunabilirliği: Spider gasket, kol mekanizması ve üst kapak parçaları tedarik edilebilmelidir.
Türkiye şartlarında servis sürekliliği çok önemlidir. Yedek parçası bulunmayan veya marka desteği sınırlı olan bir vana, ilk etapta uygun fiyatlı görünse de bakım döneminde ciddi zaman kaybı yaratabilir.
Doğru yaklaşım: Vana seçimi yapılırken filtre modeli, pompa debisi, tesisat çapı ve montaj tipi birlikte değerlendirilmelidir. Sadece “uyar mı?” sorusu yeterli değildir; “performansı korur mu?” sorusu da sorulmalıdır.
6 Yollu Vana Arızaları, Belirtileri ve Çözümleri
1. Vana Altından veya Gövdeden Su Kaçırma
En yaygın neden, içteki spider gasket contasının aşınması veya yatağından çıkmasıdır. Ayrıca üst kapak contası, bağlantı noktaları veya çatlak gövde de sızıntıya neden olabilir.
2. Vana Kolunun Çok Sert Dönmesi
Kireçlenme, mekanizma içinde kir birikmesi, conta sertleşmesi veya uzun süre hareketsiz kalan vanalarda yatak zorlanması bu sorunu oluşturabilir.
3. Backwash Sonrası Havuza Kir Dönmesi
Çoğu durumda rinse adımı atlanmıştır. Bazı durumlarda ise conta tam oturmuyor olabilir ve iç yönlendirme kaçak yapabilir.
4. Havuza Kum Gelmesi
Bu sorun doğrudan vana kaynaklı olmayabilir. Filtre içindeki lateral kırılması, yanlış kum boyutu veya eskimiş filtre malzemesi de kum kaçırmaya neden olabilir.
5. Vana Konumu Değiştiği Hâlde Akışın Doğru Çalışmaması
İç rotor aşınması, conta problemleri veya yanlış montaj bu tip sapmalara yol açabilir. Bu durumda sadece kolu çevirmek sorunu çözmez; mekanik inceleme gerekir.
Ne zaman değişim gerekir? Gövde çatlağı, tekrarlayan iç kaçak, sürekli su sızdırma veya yedek parçası bulunmayan eski modellerde onarım yerine komple vana değişimi daha sağlıklı olabilir.
6 Yollu Vana Bakımı Nasıl Yapılır?
Düzenli bakım yapılan vanalar daha uzun ömürlü çalışır ve manevra sırasında daha az zorlanır. Bakım periyodu kullanım yoğunluğuna göre değişse de temel kontrol başlıkları benzerdir.
- Sezon başında ve sezon ortasında görsel sızıntı kontrolü yapmak
- Vana kolunun boşluk veya sertlik durumunu izlemek
- Bağlantı noktalarında damlama olup olmadığını kontrol etmek
- Filtre basıncı davranışı ile vana kullanım geçmişini birlikte değerlendirmek
- Gerekirse conta ve iç mekanizmayı servis talimatına göre temizlemek
Yoğun kireçli su kullanılan bölgelerde vana mekanizmasının daha sık kontrol edilmesi faydalıdır. Kimyasal denge bozuksa conta ömrü de kısalabilir.
6 Yollu Vana ile İlgili Teknik Özet
- 6 yollu vana, kum filtreli havuz sisteminin akış kontrol ekipmanıdır.
- En temel modlar: Filter, Backwash, Rinse, Waste, Recirculate ve Closed.
- Bazı modellerde Winter yani kış konumu da bulunabilir.
- Pompa çalışırken vana çevrilmemelidir.
- Filtre basıncı yükseldiğinde backwash yapılmalıdır.
- Backwash sonrası rinse işlemi ihmal edilmemelidir.
- İlk devreye alma sırasında önce backwash, sonra rinse uygulanması doğru yaklaşımdır.
- Ürün seçimi yapılırken sadece çap değil, debi ve montaj tipi de dikkate alınmalıdır.
- Su kaçağı ve sertleşme genellikle conta veya iç mekanizma kaynaklıdır.
Sık Sorulan Sorular (SSS)
6 yollu vana ne işe yarar?
6 yollu vana, kum filtreli havuz sistemlerinde suyun akış yönünü değiştirerek filtrasyon, geri yıkama, durulama, atık su tahliyesi ve devridaim işlemlerinin yapılmasını sağlar.
6 yollu vana ile multiport vana aynı şey mi?
Evet. 6 yollu vana, İngilizce kaynaklarda multiport valve olarak geçer. Her iki ifade de aynı ekipmanı anlatır.
6 yollu vana hangi havuzlarda kullanılır?
6 yollu vana, en yaygın olarak kum filtreli yüzme havuzu sistemlerinde kullanılır. Kartuş filtre veya farklı filtrasyon teknolojilerinde aynı tip vana bulunmayabilir.
6 yollu vana pompa çalışırken çevrilir mi?
Hayır. Pompa çalışırken vana kolunu çevirmek doğru değildir. Bu işlem vana içindeki conta ve yönlendirme yüzeylerine zarar verebilir.
Yeni kurulan kum filtre sistemi ilk kez nasıl çalıştırılır?
Yeni kurulumda veya yeni filtre kumu sonrası sistem doğrudan filter modunda başlatılmamalıdır. Önce backwash, ardından rinse yapılmalı; sonra filter konumuna geçilmelidir. Bu sıra, ince tozların ve ilk kirli suyun havuza dönmesini önler.
Backwash kaç dakika yapılmalı?
Çoğu kum filtre sisteminde backwash süresi yaklaşık 2 ila 3 dakikadır. Atık hattından çıkan su berraklaşmaya başladığında işlem tamamlanır.
Backwash sonrası rinse yapmak şart mı?
Evet. Rinse işlemi, backwash sonrasında filtre içinde kalan kirli suyun ve düzensiz kum yatağının havuza dönmesini önlemek için gereklidir.
Rinse ne kadar sürmeli?
Genellikle 20 ila 40 saniye yeterlidir. Süre, filtre boyutuna ve sistem durumuna göre kısa değişiklik gösterebilir.
Waste modu ne zaman kullanılır?
Waste modu, havuz suyunu doğrudan atık hattına göndermek için kullanılır. Dipte biriken ağır kirlerin vakumlanmasında ve su seviyesi düşürülmesinde sık tercih edilir.
Recirculate modu ne işe yarar?
Recirculate modunda su filtreye girmeden havuza geri döner. Bu mod, filtre devre dışıyken geçici sirkülasyon sağlamak için kullanılır.
Closed modu ne zaman kullanılmalı?
Closed modu yalnızca pompa kapalıyken ve bakım amaçlı düşünülmelidir. Pompa çalışırken closed konumunun kullanılması basınç sorunlarına yol açabilir.
Her 6 yollu vanada winter yani kış konumu var mıdır?
Hayır. Bazı modellerde winter veya kış konumu bulunur, bazı modellerde bulunmaz. Kışlama uygulamasında mutlaka vana üzerindeki gerçek konumlar ve üretici talimatı kontrol edilmelidir.
Filtre basıncı yükselirse ne yapmalıyım?
Filtre basıncı temiz çalışma değerine göre belirgin şekilde yükselmişse sistem backwash ihtiyacı duyuyor olabilir. Önce manometre değerini kontrol edin, sonra uygun şekilde geri yıkama yapın.
6 yollu vana neden su kaçırır?
En sık nedenler spider gasket aşınması, üst kapak contası problemi, gövdede çatlak veya bağlantı noktalarında sızdırmazlık kaybıdır.
6 yollu vana neden sert döner?
Kireç birikmesi, uzun süre kullanılmama, conta sertleşmesi veya iç mekanizma kirlenmesi vana kolunun sertleşmesine neden olabilir.
Vana sertleşince zorlayarak çevirmek doğru mu?
Hayır. Zorlamak kol kırılmasına veya gövde zararına yol açabilir. Önce mekanik sorun tespit edilmelidir.
Havuza kum geliyorsa sorun 6 yollu vanada mı?
Her zaman değil. Havuza kum gelmesi filtre içindeki lateral kırılması, yanlış kum kullanımı veya eskimiş filtre malzemesinden de kaynaklanabilir.
6 yollu vana bozulursa havuz suyu neden bulanıklaşır?
Vana iç kaçak yapıyorsa veya doğru yönlendirme sağlayamıyorsa filtrasyon verimi düşer. Bu da suyun geç toparlanmasına ve bulanıklığın artmasına neden olabilir.
Top mount ve side mount vana arasında hangisi daha iyi?
Tek başına biri diğerinden daha iyi değildir. Doğru seçim filtre gövdesine, pompa debisine, makine dairesi yerleşimine ve servis erişimine göre yapılmalıdır.
6 yollu vana ölçüsü nasıl seçilir?
Bağlantı çapı, filtre modeli, pompa debisi ve montaj tipi birlikte değerlendirilmelidir. Sadece boru çapına bakarak vana seçmek yeterli değildir.
Havuz süpürgesi yaparken vana hangi konumda olmalı?
Bu, kirliliğin türüne göre değişir. Hafif kirlerde filter modu kullanılabilir. Dipte ağır tortu varsa waste modu tercih edilerek kirin filtreyi tıkaması önlenebilir.
Yağmurdan sonra havuz seviyesi yükselirse hangi mod kullanılır?
Su seviyesi düşürmek için çoğu zaman waste modu kullanılır. Böylece su doğrudan atık hattına gönderilir.
Backwash çok sık yapılırsa zarar verir mi?
Gereksiz sıklıkta backwash yapılması su kaybını artırır ve filtre yatağının çalışma dengesini gereksiz yere bozar. Doğru yaklaşım basınç ve sistem ihtiyacına göre hareket etmektir.
6 yollu vana tüm markalarda aynı mıdır?
Hayır. Bağlantı ölçüleri, gövde yapısı, conta tipi, debi kapasitesi ve yedek parça uyumu markaya göre değişebilir.
Spider gasket nedir?
Spider gasket, 6 yollu vananın içindeki akış kanallarını birbirinden ayıran özel contadır. Aşındığında vana içinde hat karışmaları ve sızıntılar görülebilir.
6 yollu vana bakım ister mi?
Evet. Periyodik görsel kontrol, sızıntı takibi, kol sertliğinin gözlenmesi ve gerektiğinde iç mekanizmanın servis talimatına göre incelenmesi önerilir.
Kum filtre kaç yılda bir değişmeli?
Filtre kumu kullanım yoğunluğu ve su kalitesine bağlı olarak genellikle 3 ila 5 yıl içinde performans kaybı gösterebilir. Kesin süre, sistemin gerçek durumuna göre belirlenmelidir.
6 yollu vana değiştirilirken nelere dikkat edilmeli?
Filtre modeli, bağlantı çapı, montaj tipi, debi kapasitesi ve yedek parça uyumluluğu birlikte kontrol edilmelidir. Uyumlu olmayan vana, performans ve sızdırmazlık sorunlarına yol açabilir.
