Havuz Elektrik Sistemleri Hakkında Bilinmesi Gerekenler
Yüzme havuzlarının sadece estetik ve konfor değil, aynı zamanda güvenlik ve teknik altyapı açısından da eksiksiz bir şekilde planlanması gerekir. Özellikle havuz elektrik panoları, kullanıcı güvenliği, enerji verimliliği ve uzun ömürlü kullanım açısından son derece kritik bir yapı taşını oluşturur. İster bireysel villa havuzu, ister bir spor kompleksi ya da otel havuzu olsun, doğru projelendirilmiş ve korunmuş bir elektrik altyapısı, sistemin tüm sezon boyunca sorunsuz çalışmasını sağlar.
Havuz Panoları Neden Önemlidir?

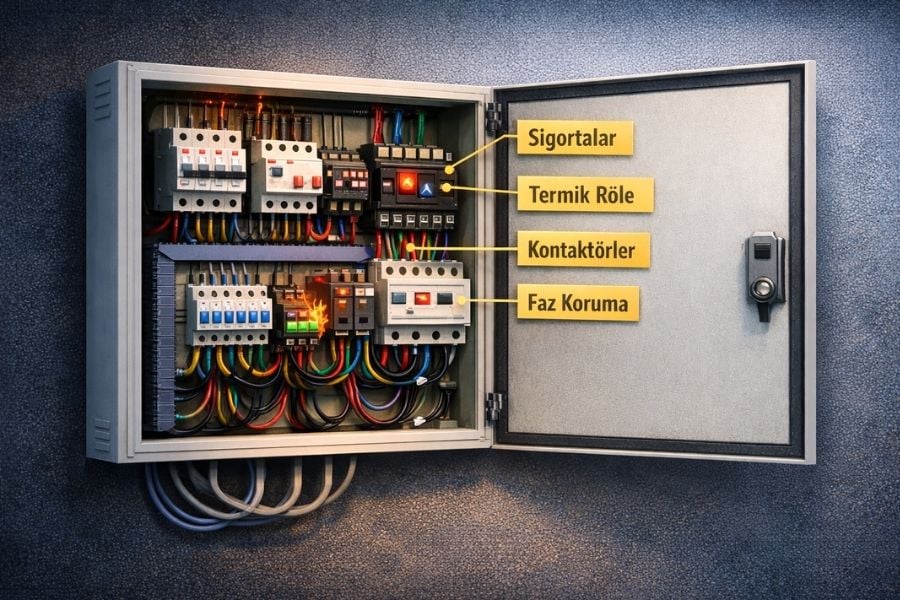

Havuz panosu, sistemin elektriksel kontrol ve dağıtım merkezidir. Pompa motorlarının, aydınlatmaların, trafo sistemlerinin ve diğer ekipmanların tüm enerji yönetimi bu pano üzerinden yapılır. Bu nedenle kullanılan panonun gücü (kW), ekipman kapasitesiyle uyumlu olmalı ve olası yük artışlarına karşı korumalı şekilde tasarlanmalıdır.
Her havuzun ihtiyaç duyduğu elektrik gücü farklıdır. Dolayısıyla standart bir pano yerine, havuz hacmine, pompa sayısına ve aydınlatma sistemine uygun olarak özel pano üretimi yapılması gerekir. Uygun amperde sigortalar, termik röleler, kontaktörler ve faz koruma sistemleriyle donatılmayan panolar, zamanla ciddi arızalara ve hatta yangın risklerine yol açabilir.
Kaçak Akım Rölesi Hayat Kurtarır
Havuz çevresinde kullanılan elektrikli ekipmanlar (özellikle aydınlatma sistemleri ve pompa motorları) su ile temas riski taşıdığı için kaçak akım koruma rölesi (KAKR) kesinlikle kullanılmalıdır.
Bu cihazlar, elektrik sisteminde oluşabilecek yalıtım hatalarında sızan akımı algılayarak sistemi milisaniyeler içinde devreden çıkarır. Böylece bir kişinin elektrikle temas etmesi durumunda hayati tehlike oluşturan çarpılma riski önemli ölçüde azaltılır. Özellikle havuz merdivenlerinin ve metal aksamların topraklaması ile birlikte kullanıldığında, güvenlik seviyesi belirgin şekilde artar.
Kaçak akım rölesi sadece evlerde değil, havuz makine odalarında da zorunlu hale gelmelidir. Islak ve nemli ortamda çalışan elektrik motorlarının zamanla izolasyon değerlerinde düşüş yaşanır; bu durum kaçak akım riskini artırır.
Su Altı Aydınlatma ve Kablo Güvenliği

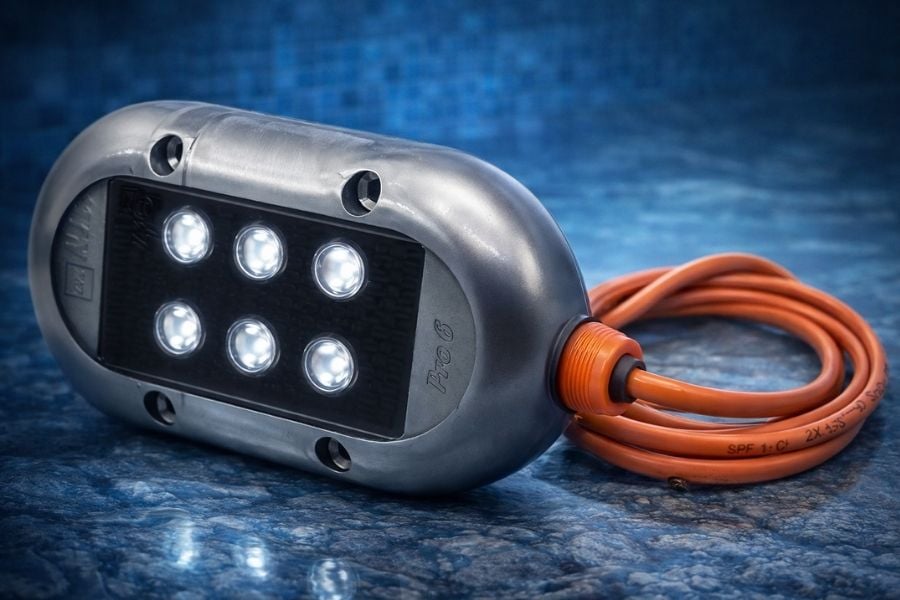

Havuz içi lambaların elektrik bağlantılarında kablo ek noktaları minimum seviyede tutulmalıdır. Eğer zorunlu olarak bir kablo eklemesi yapılacaksa, bu ek yeri kablo muffu kullanılarak ve ısı ile daralan izolasyon kılıfı/bant ile güvenli hale getirilmelidir. Aksi durumda sızma ve oksitlenme sonucu kısa devre ve arıza riski oluşur.
Ayrıca 12V sistemlerde kullanılan trafo bağlantılarında kablolar, havuz makine odasında gevşek bırakılmamalıdır. Ek noktaları sağlam yapılmayan sistemlerde gevşeme yaşanabilir ve bu da zamanla ısı birikmesine bağlı yangın riski doğurur.
Havuz Makine Odasında Yangın Riski
Hatalı elektrik bağlantıları, gevşek kablolar veya uyumsuz pano ekipmanları, havuz makine odalarında yüksek yangın riski oluşturur. Özellikle kontaktör ve termik rölelerin pompa gücüne uygun seçilmemesi, kontaktör içindeki iletkenlerin aşırı ısınmasına ve hasara neden olabilir. Bu durum hem pompaların hem de tüm sistemin ciddi zarar görmesiyle sonuçlanır.
Sık karşılaşılan kurulum hatalarından biri, 220V ile çalışan havuz pompalarında kullanılan kondansatörlerin arızalanması ve buna bağlı motor yanmalarıdır. Kondansatör devre dışı kalırsa motor daha fazla akım çeker, ısınır ve sargı hasarı oluşabilir.
Elektriksel Hatalar ve Havuz Pompası Arızaları
Havuz pompalarının elektriksel nedenlerle arızalanmasının başlıca sebepleri şunlardır:
- Termik röle ve faz koruma rölesi eksikliği: 380V ile çalışan sistemlerde faz düşmesi durumunda pompa zarar görebilir.
- Yanlış amperde sigorta kullanımı: Aşırı yüklenme sigortaya yansımadan motor sargılarına zarar verebilir.
- Kondansatör arızası: 220V pompalar için yaygın bir problemdir.
- Pompa pervanesinin tıkanması veya soğutamaması: Aşırı ısınma motor sargılarını yakabilir.
- Rutubet ve oksitlenme: Rulmanların sıkışmasına ve elektriksel sorunlara yol açabilir.
- Pompa ön filtre sepetinin tıkalı olması: Motor gereksiz zorlanır; ısınma ve arıza riski yükselir.
Bu problemler sadece motoru değil tüm sistemin sağlığını etkiler. Bu nedenle panoda kullanılan tüm rölelerin, kontaktörlerin, faz koruma ve termik devrelerin doğru kapasitede ve kaliteli malzemelerle seçilmesi büyük önem taşır.
Uzman Desteği ile Güvende Kalın
Unutulmamalıdır ki havuzda en büyük risk, suyla temas edebilen elektrik enerjisidir. Bu nedenle havuz projelerinde elektrik mühendisliği tecrübesine sahip profesyonel ekiplerle çalışmak gerekir. Her bağlantının, topraklamanın, sigortanın ve koruyucu ekipmanın teknik standartlara uygun olması hem can güvenliği hem de sistemin uzun ömürlü çalışması için gereklidir.
Doğru hesaplanmamış bir pano ya da yanlış seçilmiş bir kontaktör, sadece pompayı yakmakla kalmaz; tüm havuz sistemine zarar verebilir. Havuzda elektrik kaçağı ve elektrik çarpması nedir? içeriğine buradan ulaşabilirsiniz.
SSS: Havuz Elektrik Sistemleri
İdeal yaklaşım, pompalar, aydınlatma ve yardımcı yüklerin (otomatik dozaj, robot prizi, fan/havalandırma vb.) ayrı hatlarla yönetilmesidir. Bu sayede arıza anında tek bir ekipman değil, ilgili hat izole edilerek sistem güvenli şekilde çalışmaya devam edebilir.
Toplam kW, sadece motor etiket gücünden değil; motorların kalkış akımı, aynı anda çalışacak yükler, hat uzunlukları ve koruma elemanlarının seçimiyle birlikte değerlendirilir. Bu nedenle pano, “liste ekipman + çalışma senaryosu” üzerinden boyutlandırılmalıdır.
Makine odası nemli bir ortam olduğu için yüksek IP sınıfı tercih edilir; ancak asıl belirleyici pano konumu, ortam nemi ve su sıçrama riskidir. IP sınıfı tek başına yeterli değildir; kablo girişlerinde doğru rakor ve sızdırmazlık uygulaması şarttır.
En yaygın nedenler: nem almış pompa motoru, su altı lamba hattında izolasyon zayıflığı, su almış ek kutuları/buatlar ve hatalı toprak-nötr bağlantılarıdır. Sorun tekrarlıyorsa izolasyon ölçümü ve hat ayrıştırma yapılmalıdır.
Evet. KAKR kaçak akıma karşı korur; kısa devre ve aşırı akım koruması için sigorta/otomatik şalter gerekir. Farklı riskler için farklı koruma elemanları birlikte çalışır.
Test tuşu, rölenin mekanik olarak çalıştığını doğrular. Periyodik test alışkanlığı, “röle var ama çalışmıyor” riskini azaltır. Uygulama periyodu kullanım koşullarına göre belirlenmelidir.
İkisi farklı avantaj sunar. Motor koruma şalteri hem koruma hem anahtarlama tarafında pratiklik sağlar; kontaktör + termik kombinasyonu ise otomasyon senaryolarında esneklik verir. Seçim, panodaki kontrol mimarisine göre yapılmalıdır.
Yetersiz kontaktör, yüksek akımda ısınır; kontak yüzeyleri zarar görür, zamanla yapışma/ark oluşumu meydana gelebilir. Bu durum hem arıza hem de yangın riski oluşturur.
Her ikisi de olabilir. Tıkanma/kapalı vana gibi hidrolik yük, düşük voltaj, yanlış termik ayarı, rulman sıkışması veya kondansatör arızası termik atmasına neden olabilir. Doğru teşhis için akım ölçümü ve mekanik kontrol birlikte yapılmalıdır.
Çalışabilir; ancak faz kaybı/ters faz gibi durumlarda motor hızlı şekilde zarar görebilir. Faz koruma rölesi, bu tip hataları erken yakalayarak motoru korur.
Pompa ters yönde dönmeye çalışabilir veya debi düşer. Bazı motorlarda bu durum kısa sürede mekanik zorlanma yaratır. Kurulum sonrası faz sırası kontrolü önemlidir.
Yıldırım riski olan bölgelerde, sık gerilim dalgalanması yaşanan tesislerde ve elektronik kontrol kartı bulunan ekipmanlarda SPD kullanımı arıza riskini düşürür. Özellikle otomasyonlu sistemlerde faydası artar.
SPD riski azaltır; ancak “tam koruma” vaat etmez. Topraklama kalitesi, pano yerleşimi ve hat düzeni de korumanın etkinliğini belirler.
Doğru seçilmiş ve doğru bağlanmış bir zaman saati zarar vermez. Kritik nokta, pompaya uygun anahtarlama elemanlarının kullanılması ve sık aç-kapa senaryolarının motor üzerinde gereksiz yük oluşturmamasıdır.
Evet. Zaman saati veya pano otomasyonu ile belirli saatlerde çalışma senaryosu oluşturulabilir. Ancak filtrasyon ihtiyacı, havuz hacmi ve kullanım yoğunluğu dikkate alınmalıdır.
Hayır. Büyük sigorta motoru korumaz; arıza anında geç açarak motor sargılarına zarar verme riskini artırabilir. Sigorta ve koruma elemanları, motor akımına ve kalkış karakteristiğine göre seçilmelidir.
Kısa süreli kalkış akımı, gevşek bağlantı/klemens ısınması, hatalı seçilmiş şalter karakteristiği veya hat izolasyon problemi tetikleyebilir. Arıza, “motor” dışında pano bağlantılarında da olabilir.
Gevşek sıkma, yanlış pabuç/kesit seçimi veya oksitlenme temas direncini artırır ve ısınmaya neden olur. Isınma, yangın riskinin erken habercisi olabilir; bağlantılar kontrol edilmelidir.
Nemli ortamda kablonun panoya girdiği noktadan su/nem girişi kritik bir arıza sebebidir. Doğru rakor ve doğru sıkma, sızdırmazlık ve kablo çekme dayanımı sağlar.
Ek noktası minimum tutulmalı; zorunluysa kablo muffu ve uygun izolasyon/epoksi jel ile sızdırmaz ek yapılmalıdır. Sıradan bant uygulaması havuz koşullarında uzun ömürlü olmaz.
Oksitlenme ve kaçak akım riski artar; KAKR atabilir veya kısa devre oluşabilir. Su alan ek kutusu devreyi “çalıştırarak denemek” arızayı büyütebilir.
Toplam lamba gücü baz alınır; güvenli pay bırakılarak trafo seçilir. Ayrıca kablo kesiti ve hat uzunluğu, 12V sistemlerde gerilim düşümünü etkiler; projede bu da hesaba katılmalıdır.
Uzun kablo mesafesi, yetersiz kesit, gevşek ek noktaları veya trafo kapasitesinin yetersiz olması gerilim düşümüne yol açabilir. 12V’ta küçük kayıplar bile gözle görünür performans düşüşü yaratır.
Metal aksamlar arasında potansiyel fark oluşmasını önlemek için eşpotansiyel bağlantı yapılır. Bu, kaçak durumlarında riskin büyümesini engelleyen önemli bir güvenlik katmanıdır.
RCD kaçak akımı algılar; ancak etkin koruma için topraklama kalitesi, bağlantı sürekliliği ve doğru hat düzeni çok önemlidir. Zayıf topraklama, arızanın “fark edilme/boşalma” davranışını olumsuz etkileyebilir.
Seviye şalterleri, susuz çalışma röleleri veya akış şalterleri ile pompa koruma senaryosu oluşturulabilir. Havuz tipine göre skimmer seviyesi ve denge tankı (balance tank) yapısı dikkate alınmalıdır.
Evet. Dalga hareketi, yanlış montaj yüksekliği veya hatalı ürün seçimi gereksiz dur-kalklara neden olabilir. Doğru montaj ve uygun tip seçimi bu riski azaltır.
Kontaktör-klemens bağlantıları, gevşek pabuçlar, sigorta/şalter klemensleri ve aşırı ısınan kablo noktaları ilk kontrol alanıdır. Bu koku genellikle aşırı ısınmanın erken uyarısıdır.
Şalter-sigorta, kontaktör, termik, faz koruma rölesi, seviye/akış şalteri ve motor bağlantıları adım adım kontrol edilir. Rastgele parça değiştirmek yerine ölçümle ilerlemek doğru yaklaşımı sağlar.
